　　(1)BwDJ一4系列微機直流系統絕緣在線監測裝置是采用軟件調制工作原理研制的。當直流系統發生接地時，裝置內平衡電阻橋失去平衡，自動啟動，開始巡檢各回路傳感器輸出的數字信號。設有雙重振蕩電路，對傳感器一次側受沖擊后的剩磁進行消磁。主機DSP數字傳輸技術，把模擬信號轉化為數字信號后傳輸給主機。傳感器的分辨率可達l0以，直流回路的正負出線穿套在傳感器內，當回路絕緣正常時，穿過傳感器的直流電流大小相等，方向相反，合成磁通為零，輸出也為零。當回路出現合成電流時，輸出不為零，因而判定直流系統接地故障回路。其主要技術指標如下：

　　電壓等級：<DC500V；

　　出線路數：≤l28路；

　　工作電源：DC220V±20％；

　　功率消耗：≤30VA；

　　通信接口：RS232、RS422、RS485；

　　外形尺寸：340×180×300(寬×高X深，mm)；

　　微機直流系統在線監測裝置工作原理圖見圖6-4

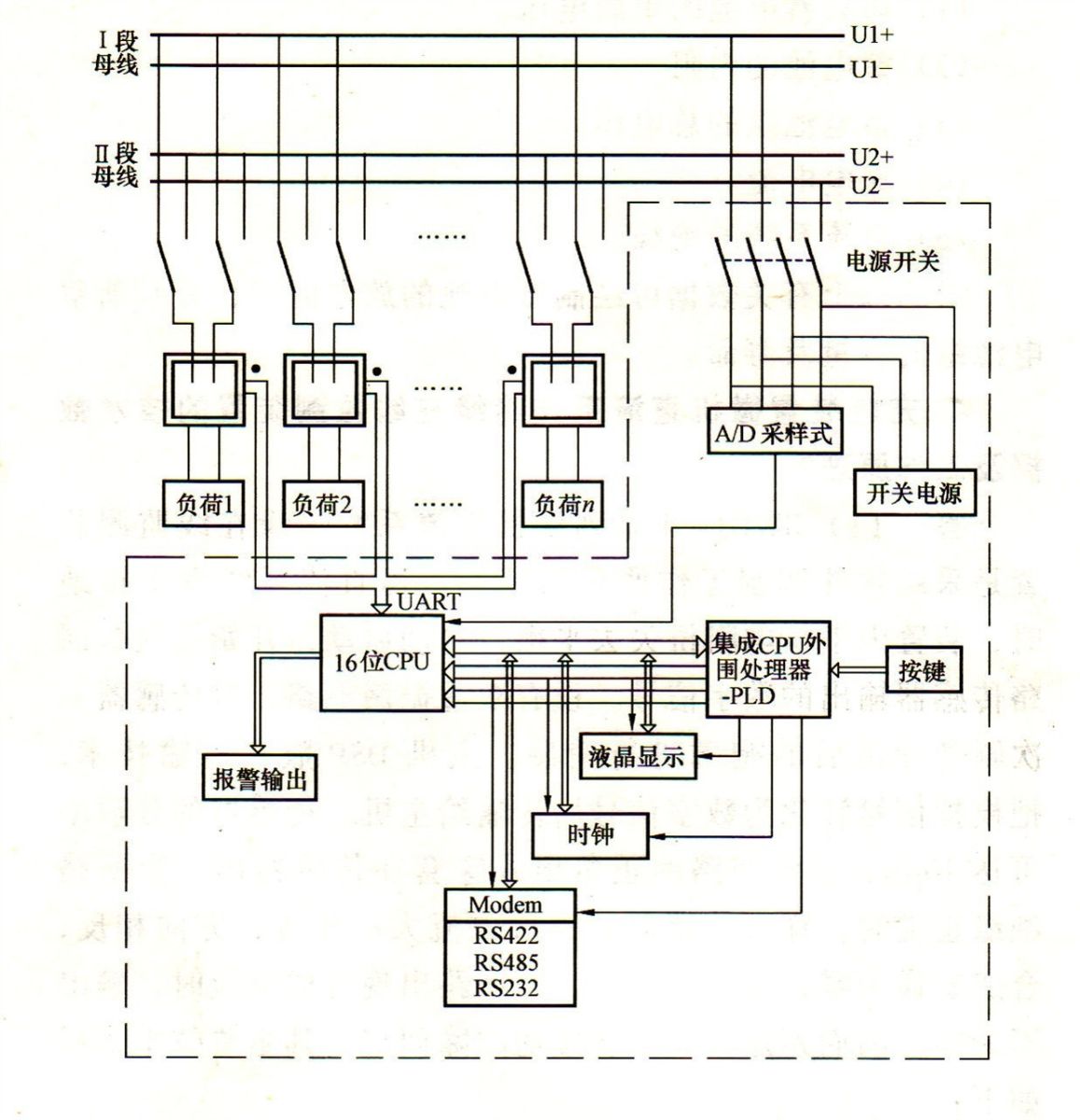

　　圖6-4微機直流系統在線監測裝置工作原理

　　注  1本裝置適用于一段母線，也適用于二段母線。2圖中UART分為四束總線，即UARTl、UART2、UART3、UART4，每束總線帶32路傳感器。

　　(2)LBD-MSB系列微機型蓄電池在線監測裝置是在線監測蓄電池以及電池組的在線電性能參數，主要是電壓。當發生欠壓、過壓，測量線路發生故障時就發出聲光警報，并指出故障原因和位置，如果接上位機，則可以實現遙測。其主要技術數據如下：

　　工作電源：交直流220V--I-10％。

　　交流頻率：47～63Hz。

　　精度：0．1。

　　存儲數據：50次故障信息，可追憶，進行顯示和刪除。

　　接口通信：RS一232和RS一485。

　　測量數量：LBD-MSB I型測20路；Ⅱ型可測44路；Ⅲ型可測ll6路，Ⅳ型可測l88路?？裳瓩z也可只檢某一路。

　　輸出觸點：2對信號觸點，DC220V，切斷電流0．5A(阻性)。

　　外形尺寸：工型：184mm×261mm×470ram(高×寬×深)；

　?、蛐停?80ramX 217mm(高×寬)；

　?、笮停?80mm×482mm×470mm(高×寬X深)；

　?、粜停?80ram×438mm(高×寬)。
