全國咨詢(xún)服務(wù):400-777-2580 / English
1、修復步驟
電池的修復大體上可以分四步,選、判、修、檢:
選——就是對電池進(jìn)行初步挑選,將沒(méi)有修復價(jià)值的電池挑選出來(lái),減少修復的盲目性。
判——就是對初選合格的電池進(jìn)行檢查判斷,繼續剔除難以修復的電池;然后根據電池的具體情況,選擇合適的修復流程對電池進(jìn)行修復。
修——就是選擇合適的修復方法和修復流程,對有修復價(jià)值的電池進(jìn)行修復。
檢——就是對經(jīng)過(guò)修復的電池進(jìn)行測量,檢驗修復效果,為電池的使用提供依據。
2、挑選電池參考標準
電池修復主要針對的是硫酸鹽化的電池。對于物理性損壞,如短路、斷路、極板軟化、外形破裂、老化報廢的電池不能修復,初步選擇標準如下:
(1)外觀(guān)良好,無(wú)鼓脹、變形及漏液現象。
(2)電池出廠(chǎng)在兩年以?xún)龋磁枺?,使用兩年以上的電池沒(méi)有修復價(jià)值。
(3)容量不低于額定容量的40%,容量低于額定容量40%的電池,修復后難以達到理想容量值。
(4)電池不虧電時(shí)開(kāi)路端電壓高于12V。用萬(wàn)用表測量電池電壓,如果電壓顯示低于12V,這樣的電池內部已出現斷格或短路,不能修復。
測量蓄電池開(kāi)路電壓時(shí),蓄電池應處于穩定狀態(tài),蓄電池充、放電或加注蒸餾水后,應靜置半小時(shí)后再測量。蓄電池開(kāi)路電壓可用萬(wàn)用表的電壓檔測量,將萬(wàn)用表的正、負表筆分別與蓄電池的正、負極相接即可。
蓄電池端電壓可以反應蓄電池的存電程度,它們之間的關(guān)系見(jiàn)表1
表1 電池端電壓和存電量的關(guān)系
存電量(%) |
100 |
75 |
50 |
25 |
0 |
蓄電池電壓(V) |
>12.6 |
12.4 |
12.2 |
12 |
<11.9 |
即使剛剛放完電的電池,電壓也應該大于等于11.6V
(5)用活性劑修復過(guò)的電池,不能修復。因為市面上的電池修復活性劑都含有碳的成份,從而使電池的原液中含有雜質(zhì),時(shí)間長(cháng)了會(huì )造成沉淀,所以不能修復。
(6)有條件的可以測量電池內阻,如果電池內阻比新的時(shí)候增加了100%,則應該考慮放棄修復。
3、檢查判定
(1)檢查是否缺水:
充足電后,由于硫酸濃度比失水前高,開(kāi)路電壓較高;密封蓄電池難以測量硫酸濃度,電池電壓達到13.4V應以上考慮是否失水。
一般使用8個(gè)月以上的電動(dòng)車(chē)電池都存在不同程度的缺水。
(2)硫化判斷
電池出現下列情況可以認為電池已經(jīng)出現硫化,
1)電池容量降低,電壓下降0.1V放出電量最多只有0.5Ah;
2) 電解液密度低于正常值;
3)開(kāi)始充電和充電完畢時(shí)電池端電壓過(guò)高;特別是用小于0.5A電流對電池充電時(shí),電壓升高較快,迅速達到較高的水平(>14.4V)
4)充電時(shí)過(guò)早產(chǎn)生氣泡或開(kāi)始充電就產(chǎn)生氣泡(開(kāi)口電池);
5)充電時(shí)電解液溫度上升較快。
(3)極板軟化判斷
開(kāi)口電池如果有黑色物質(zhì)從電池里浮上來(lái),說(shuō)明極板軟化,抽取電解液,如果電解液不是很渾濁,電池修復后還可繼續使用,如果電解液是黑色的,說(shuō)明極板軟化嚴重,電池難修復。
密封蓄電池沒(méi)有明液,極板軟化的電池只有加水后振蕩才能看到深色電解液,電池放電時(shí)電壓不低于正常值,甚至還要高,放電到12V之前幾乎是一切正常,但在12V左右,會(huì )突然飛速下降,拐點(diǎn)大幅度提前,我們可以認為是發(fā)生了較嚴重的極板軟化。
(4)電池放電測量時(shí),如果電池開(kāi)始放電時(shí)負載電壓每下降0.1V,放出容量低于0.4C或負載電壓在11.8V以下迅速下降,一般電池的容量要低于額定容量的40%,這樣的電池一般沒(méi)有修復價(jià)值。
4、 修復流程
對于密封蓄電池一個(gè)基本的修復流程包括初步挑選、信息記錄、放電測量、補充液體,脈沖修復、測量判斷幾部分,使用脈沖法修復電池的修復流程見(jiàn)圖2;
使用添加劑的修復流程如圖3;開(kāi)口蓄電池可以采用水療法修復,其流程如圖4所示。
圖1自從硫化極板及脈沖修復效果(放大500倍)

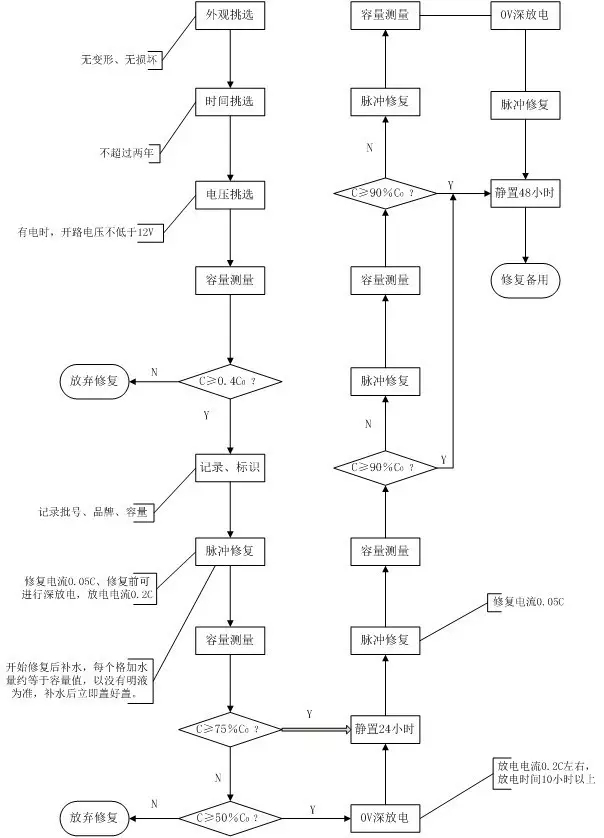

圖2 脈沖法修復流程

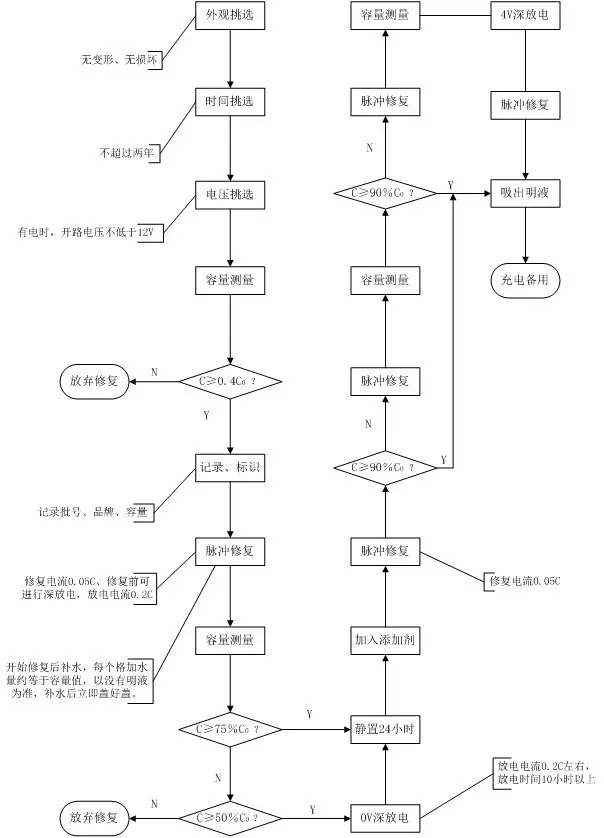

圖3 電池修復流程(使用添加劑)

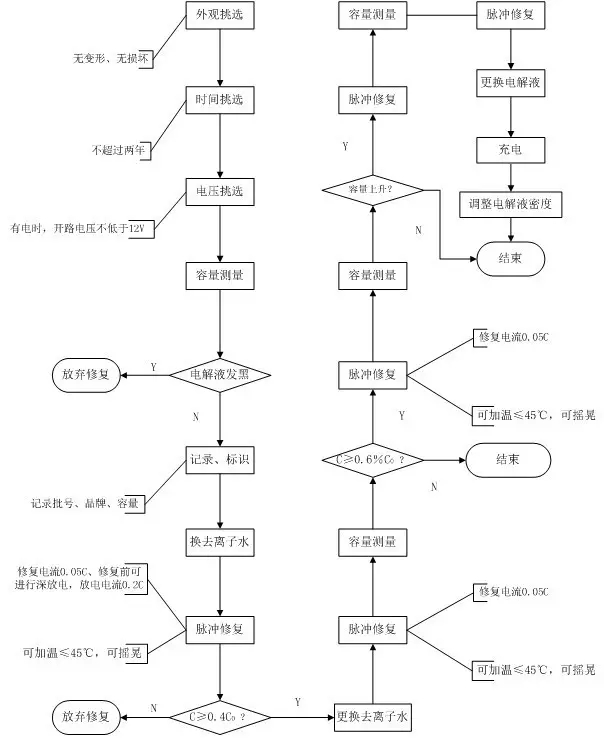

圖4 水療法電池修復流程
5. 注意事項
(1)放電檢測:測量前要先給電池充滿(mǎn)電,然后放電至終止電壓進(jìn)行容量檢測,同一塊電池每次充滿(mǎn)后狀態(tài)要保持一致。
(2)深放電:
1)放電負載:可以使用電爐絲、燈泡、電阻等,要求電流約為0.2C。
2)放電結束時(shí)間:當電池電壓<3V時(shí)即可。此時(shí)燈泡微紅或熄滅。
